ОформитьКТЭ реверс. 115А 230В 2NO EKF
4607151483261

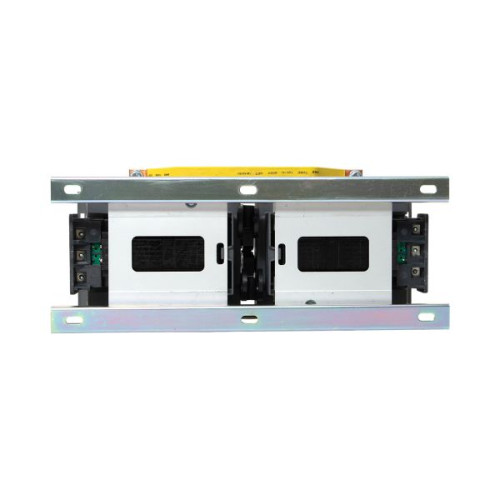

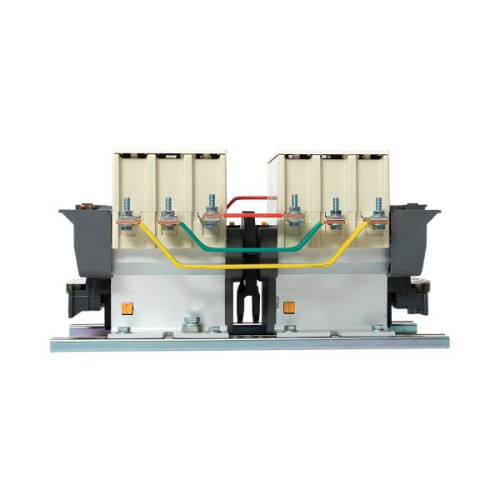

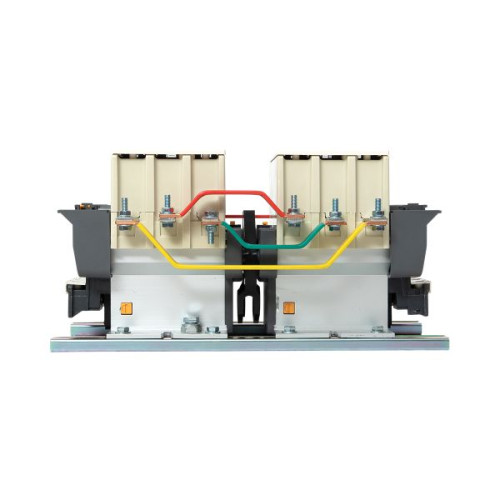

Контакторы КТЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КTЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Реверсивная схема КТЭ EKF PROxima представляет собой два контактора КТЭ EKF PROxima, смонтированных на двух направляющих, между контакторами расположена механическая блокировка, препятствующая одновременному включению двух контакторов. Клеммы контакторов соединены соответствующими шинами. Контактор серии КТЭ EKF PROxima награжден медалью международной выставки «Электро-2008» в номинации «Лучшее электрооборудование».
ВНИМАНИЕ! Перед началом эксплуатации контактора необходимо выполнить следующие действия:
1. Снять крышку устройства.
2. Извлечь поролоновые фиксаторы, которые удерживают контакты.
3. Вернуть крышку на место, обеспечив плотное прилегание.
Перед монтажом контактора следует провести внешний осмотр устройства с целью выявления возможных механических повреждений, таких как сколы, трещины или поломки.
Допускается монтаж в вертикальном и горизонтальном положении.шт
Документация и файлы
3D - модель
Мастер-каталог
Документация
Сертификат
Характеристики
- Гарантийный срок хранения, лет 7
- Гарантийный срок эксплуатации, лет 7
- Есть штрихкод на каждой штуке товара Нет
- Количество вспомогат. нормально разомкнутых (НО) контактов 2
- Количество нормально разомкнутых (НО) силовых контактов 3
- Модульное исполнение Нет
- Номин. коммутируем. мощность при AC-3, 400 В 55
- Номин. коммутируем. мощность при AC-4, 400 В 21
- Номин. напряжение питания цепи управления Us AC 50 Гц 195,5...253
- Номин. раб. ток Ie при AC-1, 400 В 200
- Номин. раб. ток Ie при AC-3, 400 В 115
- Номин. раб. ток Ie при AC-4, 400 В 43
- Номинальная рабочая мощность NEMA 34
- Серия PROxima
- Тип напряжения управления AC (перемен.)
- Тип подключения силовой электрич. цепи Винтовое соединение
30118.00р.
- На складе
- Код товара: ctr-b-r-115
- Артикул: 4607151483261
