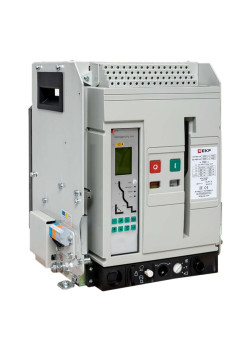

ВА-45 2000/630А 3P 80кА выкат., корзина, гориз., ETU(220В AC), мп/нр/вкл.к.(220В AC), ав/доп. 1CO/1NC,1NO,4CO

4690216015866

Описание
Характеристики

Выключатели автоматические серии ВА-45 до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей; для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС; в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях); для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.шт

Документация и файлы

3D - модель

C4CC61424F2E8D9E9912CA08229FFD25.step

Мастер-каталог

Passport

Характеристики

Вид подключения главной электрич. цепи Подключение сзади
Встроенная защита от замыканий на землю Да
Гарантийный срок хранения, лет 7
Диапазон краткосрочной задержки расцепителя короткого замыкания 252...9450
Диапазон регулировки тока замыкания на землю ВЫКЛ, 0.2 - 1 x In (мин. 100А)
Диапазон установки расцепителя перегрузки 252...630
Дополнительные принадлежности в комплекте Моторный привод, независимый расцепитель, соленоид включения (220В AC)
Есть штрихкод на каждой штуке товара Да
Защитные функции L.S.I.N.G.
Количество вспомогат. переключающих контактов 4
Количество и тип аварийных контактов 1 НЗ
Количество и тип контактов положения выключателя 2 НО, 4 перекидных
Количество полюсов 3
Конструкция прибора Выдвижное/выкатное устройство
Монтаж на DIN-рейку (O-типа) опционально Нет
Моторный привод встроенный Да
Моторный привод опционально Да
Номин. напряжение 400...690
Номин. отключающая способность Icu при 400 В, 50 Гц 80
Номин. продолжительный ток Iu 630
Поддержка MODBUS Нет
Поддержка коммуникации Нет
Подходит для монтажа на DIN-рейку (O-типа) Нет
Прямой контакт Нет
С расцепителем минимального напряжения Да
Серия PROxima
Серия продукции ВА-45
Соответствие ГОСТ/МЭК/ТУ ГОСТ Р 50030.1 и ГОСТ Р50030.2.
Степень защиты (IP) IP30
Тип главных выводов Горизонтальные
Тип изделия/компонента Выключатель автоматический воздушный
Тип оборудования Аксессуар
Тип подключения силовой электрич. цепи Болтовое соединение
Тип элемента управления Кнопка нажимная
